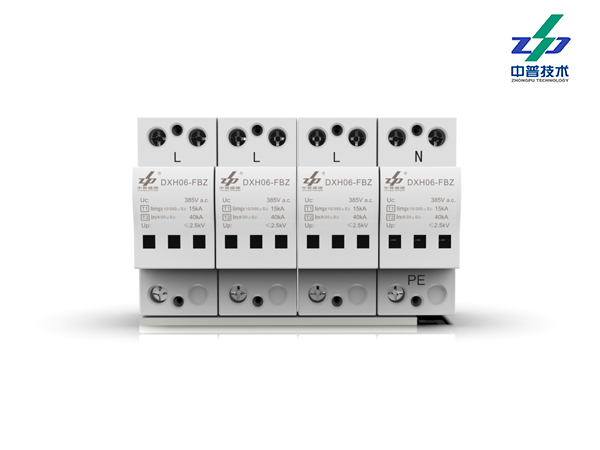

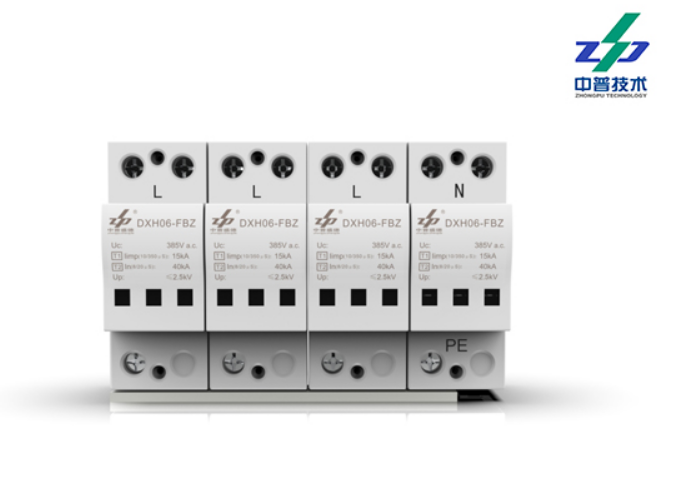

交流电源防雷器

一 产品用途：

DXH06-FBZS/4W15-T1 产品主要用于通信、铁路、计算机网络、电力、气象、交通、住宅等领域的电子、电源设备的防雷以及操作过电压的保护作用。

二 外形尺寸：

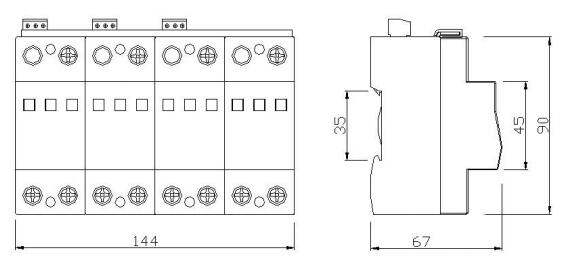

产品采用 35mm 标准导轨安装，单模尺寸为：90×67×144（mm），未标注公差：±1mm。如下列图所示（单位：mm）：

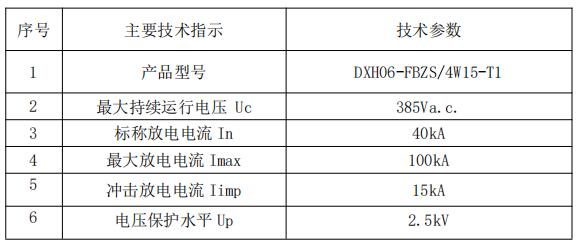

三 技术参数：

四 安装方法：

1 模块结构防雷器接线图如安装接线图所示：
2 电源连接导线用不小于 10mm2的多股铜线，接地线用不小于 16mm2的多股
铜线。连接线应尽量的短、直、粗。
3 模块结构防雷器前端应串联合适的熔断器或空开。

五 安装注意事项：
1 安装时必须断开电源，严禁带电操作，连接导线必须符合要求。
2 安装完毕后将模块插入到位，检查工作是否正常。
3 当模块故障显示窗口指示红色时，表示防雷器发生故障，应及时更换。防雷
器无须特别维护，只需定期检查其连接是否有松动，状态指示是否正常。

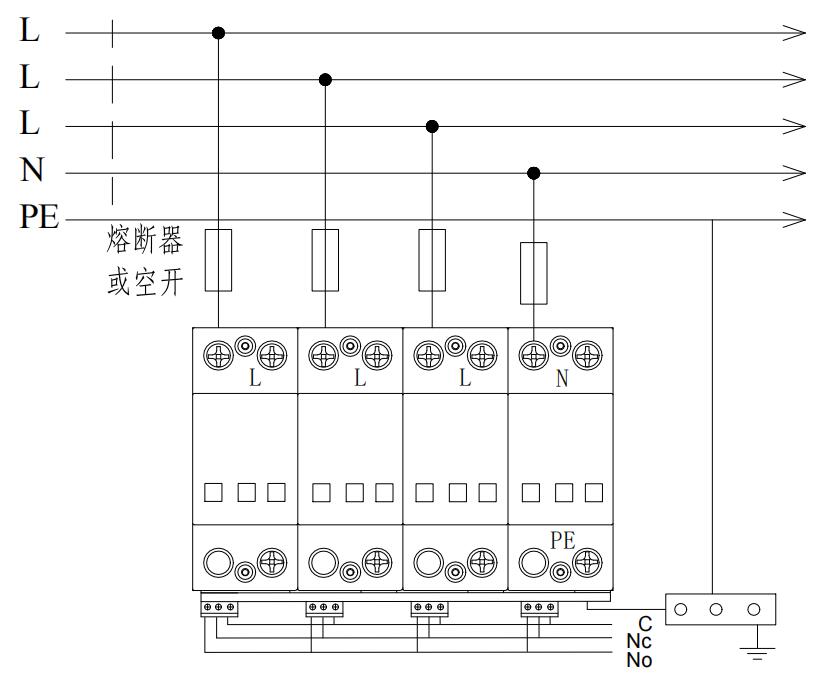

六  安装接线图：
